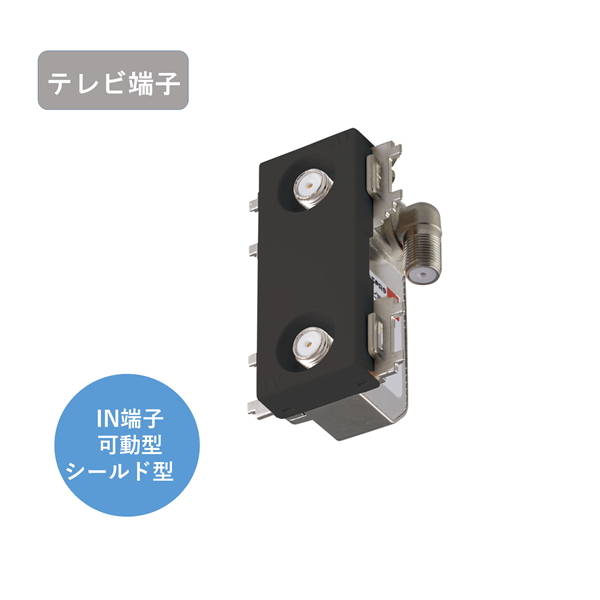

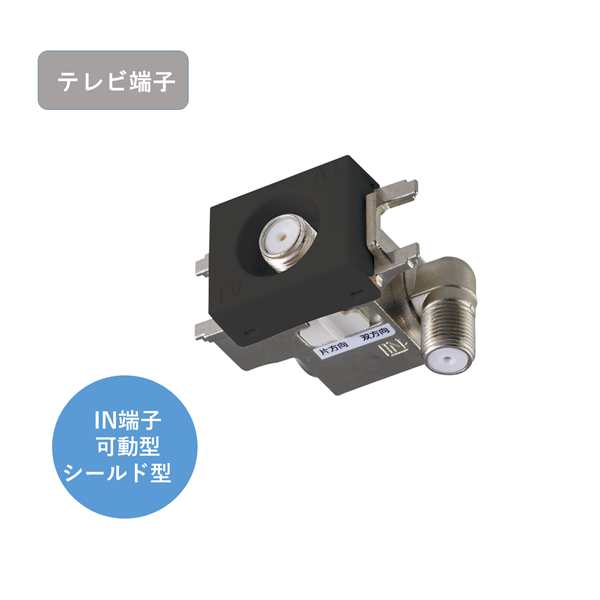

端子台：ブラック（マット調）

規格表

概要
CATV･FM･VHF･UHF･BS･CS のテレビ信号を伝送する壁面埋込・シールド型直列ユニットです。
（JEITA HS マーク登録製品）

特長
（１）4K･8K 放送に対応
伝送周波数が 3224MHz まで伝送できるため、4K･8K 衛星放送に対応しています。

（２）IN、OUT 端子可動型
IN 端子、OUT 端子は 180°以上動きますから、狭いアウトレットボックスの中でも
F 型コネクターが容易に取付けられ、ケーブルの多様な引き込み状況に対応できます。
また、ケーブルが短くなったときにも、端子の向きを変えることにより最短距離で
接続できますから、施設の改修工事が容易です。
(OUT 端子がある機種：ＤＷＫ１０Ｍ－ＳＷ、２ＤＷＫ１５Ｍ－ＳＷ)

（３）上り帯域をカット可能
上り帯域(10～55MHz)カットフィルターによって、双方向で使用しない直列ユニットからの
上り帯域の雑音を、テレビ端子ごとに抑えることができます。
また、2 端子型の場合、上り帯域カットフィルタースイッチの操作で、ケーブルモデムを
接続する端子だけ双方向化できます。

（４）優れた電磁波妨害(EMI)遮へい効果
F 型端子とハウジングを一体化した亜鉛ダイカストケースを使用して、裏ブタを
圧入装着するマスプロ独自の方式ですから、密閉構造に優れ、電磁波妨害(EMI)遮へい
効果は抜群です。

（５）RoHS 指令対応
EU（欧州連合）での電気・電子機器における特定有害物質の使用制限（RoHS 指令）に
適合しています。

（６）優れたシールド性能
一般社団法人電子情報技術産業協会で審査・登録され、衛星テレビジョン放送の中間周波数
帯域において、一定以上の遮へい性能を有する直列ユニットです。
JEITA HS マーク（第 1.3 版）規格：漏洩電界強度 40.2dBμV/m 以下
